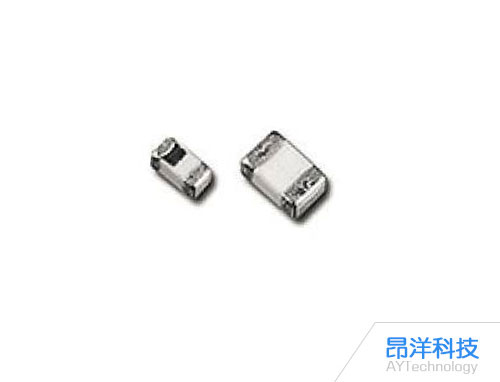

隨著Smart factory化的發展，越發有必要提高工業自動化（FA*1）的設備小型化、可靠性以及高耐熱性。一方面，擴大靜電容量和耐電壓規格的高耐壓化陶瓷電容器產品在不斷推進，能夠選擇陶瓷電容器的領域也不斷擴大。

在此將介紹實際使用電路中， FA的電源及逆變器用的電容器。

*1 FA:Factory Automation

工業自動化框圖

圖１工業自動化框圖

以上是FA一般的框圖。
FA由PLC、變頻驅動器、AC交流電機、各種電源等構成。
下面將介紹AC/DC,DC/DC變頻器的使用電路示例、電感器使用電路示例和斷路器用電源使用電路示例。

使用電路實例(AC/DC轉換器、DC/DC轉換器)

圖2 AC/DC DC/DC 轉換器框
圖以上是AC/DC轉換器、DC/DC轉換器的一般電路事例。

①AC線濾波器(C1,C2)和一次二次結合的耦合電容有必要使用取得安全規格認證的電容器。

AC400V額定、AC500V額定新產品適用于AC400V、AC690V的AC/DC 變頻器。

②緩沖用電容器（C5,C6）為安裝高頻開關，要求使用低損耗電容器。

因此向您推薦溫度補償型（Class1）電容器。
一方面，C7因?yàn)橐笕コ哳l的噪聲成分，所以需要高容量。
向您推薦高介電常數系統（Class2）的電容器。
我們會根據不同用途，向您推薦非常適合的溫度特性產品。

圖3 不同溫度特性、DC偏置事例

③平滑用電容器（C4,C8）為除去低頻噪聲，要求使用較大容量的電容器。

使用電路事例（逆變器電路）

圖4 逆變器電路

以上是逆變器的一般電路事例。

緩沖電容器（C1）要求除去高頻的噪聲成分。

使用電路示例（斷路器用電源）

Fig.5 斷路器用電源電路

上述是用于斷路器的電源的電路示例。

①
 滑用電容器（C1）為除去低頻噪聲，要求使用較大容量的電容

②一次二次耦合的耦合電容（C2）中有必要使用取得安全規格認證的電容器。
AC500V額定、AC400V額定產品因?yàn)槠涓叩拿}沖耐性，適用于斷路器用電源用途。
